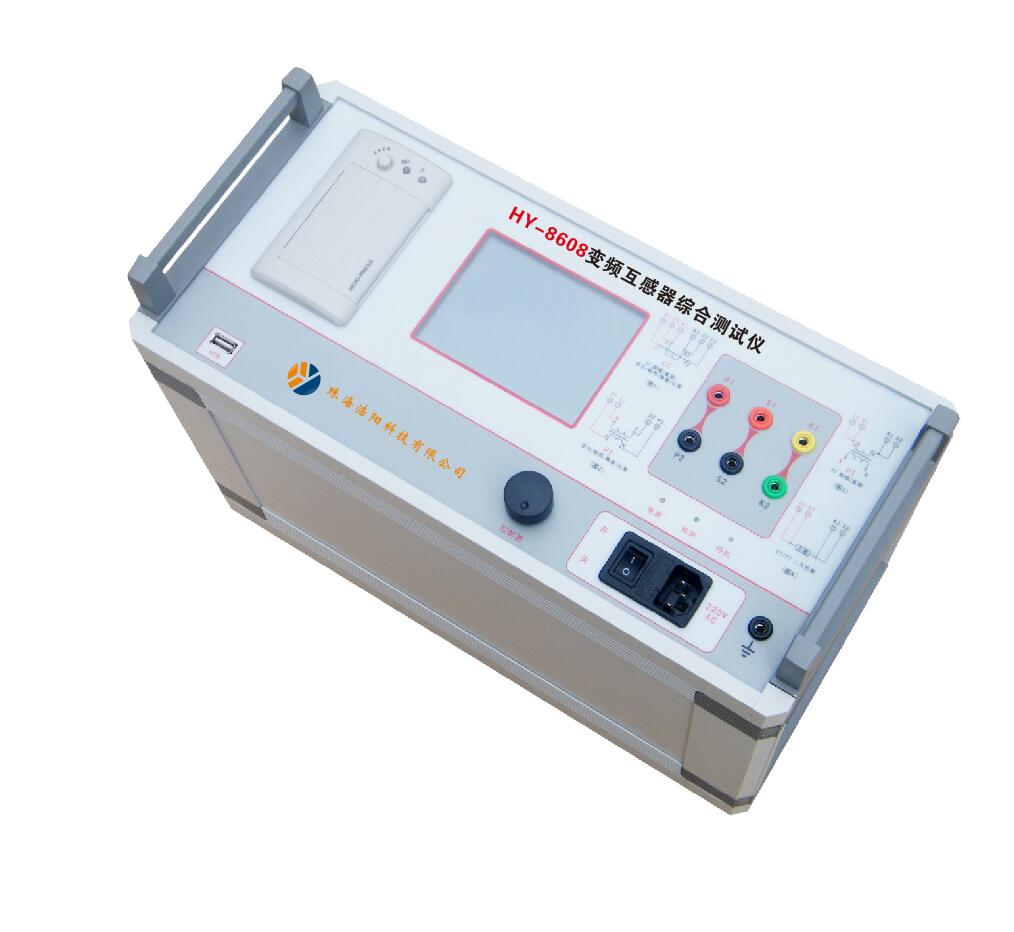

- HY-8608變頻互感器綜合測試儀
概述
參考標準GB 1207-2006、GB 1208-2006、GB16847-1997（IEC 60044-1、IEC 60044-6），設計用于對保護類、計量類或TPY類互感器進行自動測試，適用于實驗室也適用于現場檢測。
二．產品特點
• 支持檢測CT和PT（保護類、計量類、TP 類）穩態和瞬時等參數.
• 滿足 GB1207、GB1208、GB16847（IEC60044-1、IEC60044-6)等規程要求.
• 采用先進的變頻原理，等效勵磁電壓高達30KV.
• 單機自帶0～200A大電流輸出，可方便檢查互感器二次回路通道狀態的完整性.
• 無需外接其它輔助設備，單機即可完成所有檢測項目.
• 自帶微型快速打印機、可直接現場打印測試結果.
• 采用智能控制器，操作簡單.
• 大屏幕液晶，圖形化顯示接口.
• 按規程自動給出（勵磁）拐點值.
• 自動給出5%和10%誤差曲線.
• 可保存3000組測試資料，掉電后不丟失.
• 支持U盤轉存資料，可以通過標準的PC進行讀取，并生成檢測報告.
• 小巧輕便＜10Kg，非常利于現場測試.
測試儀主要測試功能：
|
CT（保護類、計量類、TP 類） |
PT |
|
• 伏安特性曲線（勵磁特性） |
• 伏安特性曲線（勵磁特性） |
|
• 自動給出拐點值 |
• 變比測量 |
|
• 自動給出5%和10%的誤差曲線 |
• 極性判斷 |
|
• 變比測量 |
• 二次繞組電阻測量 |
|
• 比差測量 |
• 二次實際負荷測量 |
|
• 角差測量 |
• 鐵心退磁 |
|
• 極性判斷 |
• 比差測量 |
|
• 二次繞組電阻測量 |
• 角差測量 |
|
• 二次實際負荷測量 |
|
|
• 一次通流試驗（二次回路檢查） |
|
|
• 鐵心退磁 |
|
|
• 剩磁系數(Kr) |
|
|
• 準確限值系數（ALF） |
|
|
• 二次時間常數(Ts) |
|
|
• 勵磁電感（LU） |
|
|
• 暫態面積系數（Ktd） |
|
|
• 峰瞬誤差 （Er） |
|
